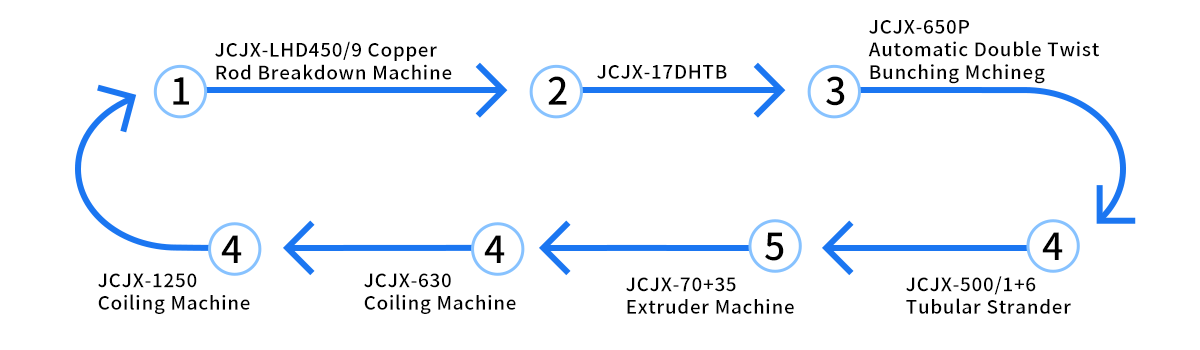

Ci sono un totale di sette linee di produzione, come mostrato nella figura seguente:
1. Macchina per la scomposizione delle barre di rame JCJX-LHD450/9
2.JCJX-17DHTB
3. Impacchettatrice automatica a doppia torsione JCJX-650P
4. Cordatore tubolare JCJX-500/1 6
5. Macchina estrusore JCJX-70 35
6. Macchina avvolgitrice JCJX-630
7. Macchina avvolgitrice JCJX-1250

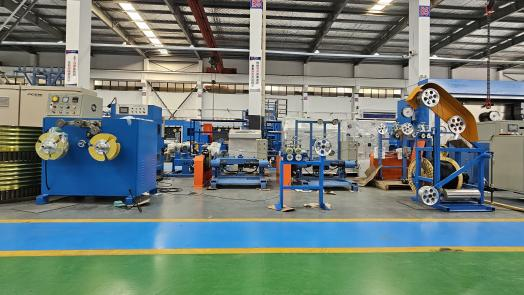

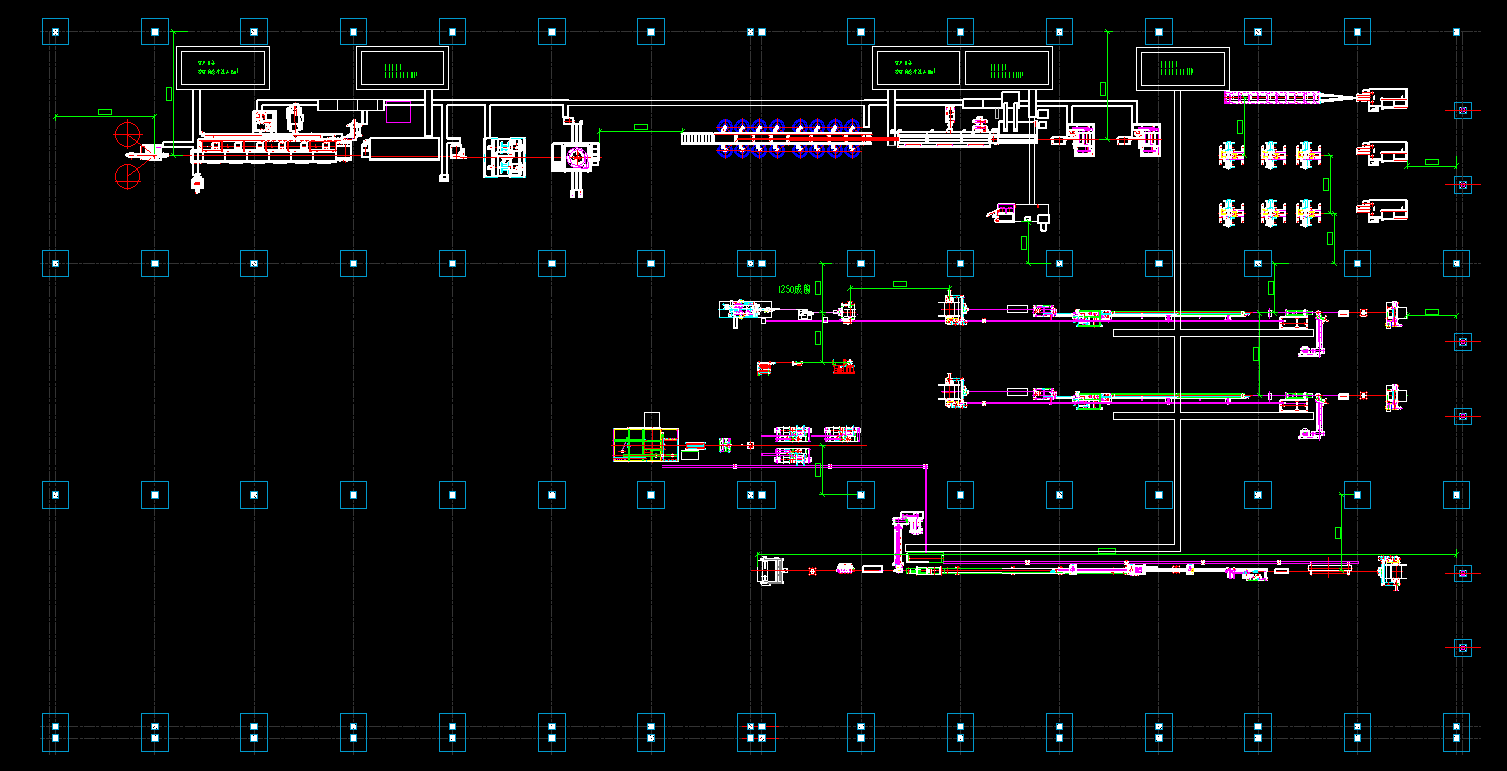

Disegni di pianificazione della fabbrica del cliente

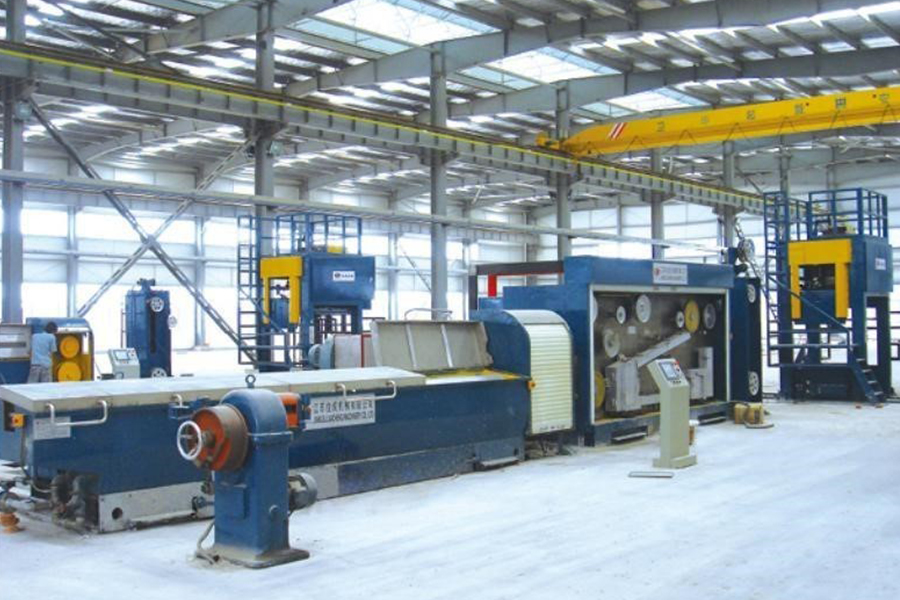

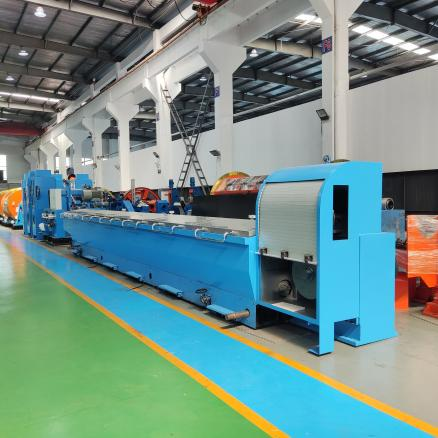

JCJX-LHD450/9
La macchina per la scomposizione delle barre di rame LHT450 è un'attrezzatura per trafilare fili di rame con un diametro da 8 mm a 1,2 mm-4,0 mm. Ha un corpo del cambio in ghisa, funziona a basso rumore ed è rivestito con carburo di tungsteno sulla superficie.
Diametro massimo di ingresso: Φ 8 mm
Diametro di uscita: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Tipo di macchina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diametro ingresso massimo (mm) | φ8 | φ8 | φ8 |
| Diametro uscita (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Massimo. velocità della linea (m/s） | 25 | 22 | 20 |
| Struttura corporea | Ghisa stirata |
| Tipo di trasmissione | Tramite un ingranaggio di macinazione ad alta precisione |
| Cabstan di velocità fisso Dia. (mm) | Cabstan di velocità fisso Dia. (mm) |
| Cabestano di disegno | φ450 |
| Potere del motore principale (chilowatt) | Rivestito con tungsteno |
| Motore del cabestano a velocità fissa (KW) | 280 |
| Tipo di lubrificazione | 75 |
| Tipo di lubrificazione | Immersione |
| Attrezzatura opzionale | 1. Dispositivo di ricottura continua 450T 2. Doppio rastrello 3. Avvolgitore 4, acquisizione WS-1000 |

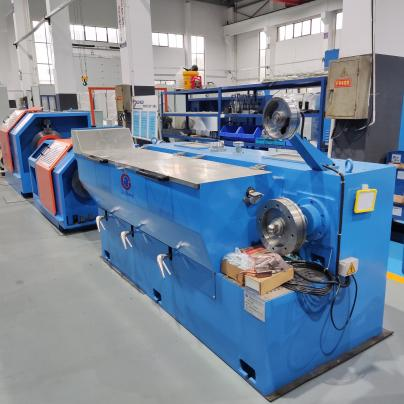

JCJX-17DHTB
La velocità di trafilatura è compresa tra macchine per trafilatura ad alta e bassa velocità. È dotato di un dispositivo di ricottura continua, in grado di eseguire un trattamento termico in linea sul filo durante il processo di trafilatura per rimuovere l'incrudimento e ripristinare la plasticità del metallo.
1. Sistema di controllo automatico della tensione a doppio inverter.
2. Unificare il telaio principale in ghisa 250, macchinari di precisione, senza shock.
3. Cabstan trattato con tungsteno resistente all'usura.
4. Adatto per una ricottura continua, una macchina di raccolta con e senza albero e una macchina avvolgitrice.
| Tipo di macchina | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Massimo. Diametro ingresso (mm) | Φ3,5 |
| Diametro uscita (mm) | Φ0,65-2,80 | Φ1.2-2.8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Massimo. Muori no. | 13 | 9 | 17 | 17 |
| Massimo. Velocità della linea (m/min) | 2000 | 1200 | 1800 | 1200 |
| Struttura corporea | ghisa stirata | | | |
| Rapporto di slittamento della macchina | 20% | 18% | 20% | 18% |
| Tipo di trasmissione | 280 | 300 | 250 | 260 |
| Diametro del cabestano a velocità fissa. (mm) | Tramite un ingranaggio di macinazione ad alta precisione | Per catena |
| Potere del motore della raccolta (chilowatt) | 11(15) | 11 |
| Tipo di lubrificazione | Immersione totale | Tipo di spruzzo |
| Dimensioni della bobina di raccolta (mm) | Φ500/Φ630 (il foro è Φ127 mm) o modificato in base ai requisiti |
| Attrezzatura opzionale | 1. Dispositivo di ricottura continua 2. Avvolgitore |
| Dispositivo di ricottura continua online |
| Digitare | 350T | 250T/B | 250 t/anno |
| Struttura della macchina | Orizzontale | Verticalee | Verticalee |
| Diametro ruota di ricottura (mm) | Φ350 | Φ250 | Φ250 |
| Diametro filo di ricottura (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Tipo di protezione dalla ricottura | Vapore o azoto |
| Tensione di ricottura | 0-65 V (CC) | 0-60 V (CC) |
| Corrente di ricottura | 0-2500 A (CC) | 0-(2000A,1500A,1200A)(CC) |

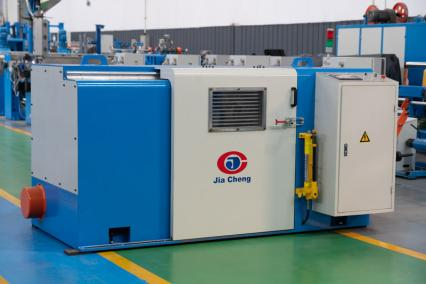

Impacchettatrice automatica a doppia torsione JCJX-650P
È adatto per torcere il filo di rame nudo, il filo rivestito di stagno e il filo verniciato, che contengono più di 7 capi. Il freno magnetico, che frena automaticamente quando il filo si rompe, adotta un tipo di frizione a polvere magnetica. (Uscita di controllo PLC).
1. Il trasduttore adotta il marchio INOVANCE, i cuscinetti sono marchi importati.
2. Il motore adotta il marchio nazionale di prima classe
3. Bassa tensione on-off, il freno adotta il marchio di prima scelta in patria e all'estero.
| Tipo di macchina | JCJX-300P | JCJX-500P | JCJX-500PB |
| Utilizzare | Per raggruppare 7 fili di rame nudo, stagnato, smaltato |
| Tipo di controllo | Controllo inverter PLC HMI |
| Area della sezione di torsione (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Diametro filo di rame (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Passo di torsione (mm) | 14.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Direzione della torsione | S o Z |
| Tensione di acquisizione | Tensione controllata tramite frizione magnetica |
| Velocità massima dell'albero principale (giri/min) | 3000 | 3000 | 2500 |
| Tipo di attraversamento | La trasversale e la distanza possono essere regolate mediante il cuscinetto trasversale |
| Lubrificazione dei cuscinetti | Nipplo di lubrificazione con olio ad alta temperatura | Lubrificazione a olio sottile, raffreddamento a circolazione |
| Tipo di caricamento e scaricamento della bobina | Tipo idraulico |
| Massimo. Diametro della bobina. | Φ300 | Φ500 | Φ500 |
| Unità di arresto automatico | Arresto automatico quando si raggiunge la lunghezza impostata e cavo rotto all'interno e all'esterno |
| Freno | Freno magnetico |
| Potere del motore (chilowatt) | 4 | 5.5 | 5.5 |
| Altezza centrale dell'albero principale (mm) | 630 | 700 | 700 |

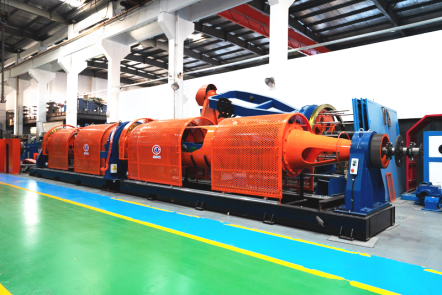

JCJX-500/1 6 Cordatore tubolare
La macchina viene utilizzata per produrre fili di rame, fili di alluminio con anima in acciaio e funi d'acciaio. Può essere utilizzata anche per fili di acciaio intrecciati e fili isolati.
A seconda dei diversi modelli, è possibile selezionare il diametro esterno massimo di torsione: 12 mm e 15 m. A seconda dei diversi modelli, l'intervallo del passo di torsione è 20~181, 20~331, 36~274
1. Utilizzare il comodo controllo inverter PLC HMI.
2. Basso costo e alta efficienza.
3. Alta velocità, capacità elevata.
4. Questa macchina viene utilizzata per realizzare fili di rame intrecciati, fili di alluminio con anima in acciaio e funi d'acciaio. Può essere utilizzata anche per fili di acciaio intrecciati e fili isolati.
| Tipo di macchina | tipo 400 | Tipo 500 | tipo 630 |
| Diametro singolo filo di rame | Ø1,0-2,5 mm | Ø1,3-4,5 mm |
| Diametro singolo filo di acciaio | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Diametro filo singolo in alluminio | Ø1,5-4,0 mm | Ø1,8-5mm |
| Diametro massimo intrecciato. | 12 mm | 15 mm |
| Intervallo di tonalità | 20-181 mm | 20-331 mm | 36-274 mm |
| Velocità di rotazione del tubo | 700 giri/min | Tipo con cuscinetto grande 600 giri/min | Tipo con cuscinetto grande 500 giri/min |
| Ruota di supporto 500 giri/min | Ruota di supporto 350r/min |
| Diametro ruota di trazione | Ø800400 mm | Ø1250 mm | Ø1250 mm |
| Bobina di svolgimento all'interno dello strander | 400mm | 500 mm | 630 mm |
| Dimensioni della bobina di raccolta | PN800-1250mm | PN800-1600mm | PN1200-2000 mm |

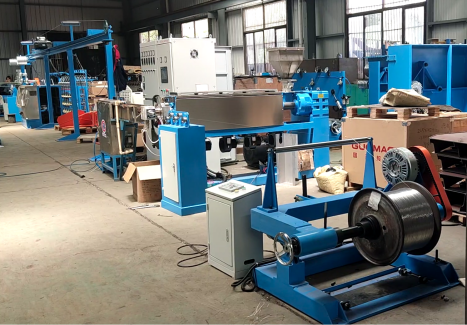

Macchina estrusore JCJX-70 35
Design preciso della vite, durevole, senza muco, non toglie il cromo, cambia colore rapidamente, con elevata capacità, alta qualità, la concentricità del filo è superiore al 90%, con alta precisione ± 0,03. Con controllo PLC touch screen, funzionamento semplice, maggiore hommizzazione.
1. Utilizzo: viene utilizzato per l'isolamento di cavi con PVC, LDPE, NYLON, TPU.
2. La linea di produzione è composta da: profitto, macchina principale, armadio principale, depressione fissa, trazione, raccolta.
3. Parti opzionali: bruco, macchina scintillante, misuratore laser per prova di diametro, vite LSZH, raccolta e recupero del tipo a portale, raccolta e recupero del tipo con albero terminale.
| Digitare | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finito (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensioni della bobina di pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potere di ricompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo di unità di traino | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo Bruco | Capastanooooooo Bruco |
| Potenza dell'unità di traino | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza dell'accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensioni della bobina di raccolta (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potere di acquisizione | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità della linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensione (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3.2*2.1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Macchina avvolgitrice JCJX-630/1250
Viene utilizzato principalmente per arrotolare lunghi rotoli di fili o cavi in bobine per facilitare il successivo imballaggio, trasporto e utilizzo.
Caratteristica:
1. La tensione automatica può controllare l'unità di vincita, i fili sono disposti perfettamente sulla bobina.;
2. Adottando il set di pagamento automatico, il pagamento tramite bonifico è in ordine.
3. L'alta efficienza, generalmente, produce 700 in 8 ore, solleva tre volte.
| Modello | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Intervallo di cavi applicabile | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Attraversare la tensione | Automaticamente |
| Velocità del motore principale | 0-600 giri/min | 0-300 giri/min | 0-300 giri/min |
| Caricamento del tipo di bobina | A leva | Tipo elettrico | Tipo elettrico |
| Modello di pay-off | Φ400-630 mm | Φ800-1250mm | Φ1000-1600mm |
| Toccando il modello | Diametro esterno .≤320 mm Diametro interno. 120 mm Larghezza30-100mm | Diametro esterno ≤600 mm Diametro interno. 200300 mm Larghezza60-150mm 150-200mm | 50-250 |
| Potenza | 2,2 kW | 3 kW | 4kw |
| Controstruttura del contatore | Digitare of wheel pressure | Tipo a doppia ruota con la pressione dell'aria | Doppia ruota tipo con pressione dell'aria |
| Tipo a induzione/ Precisione della misurazione | Encoder rotativo/0,5% | Encoder rotativo/0,5% | Encoder rotativo/0,5% |
