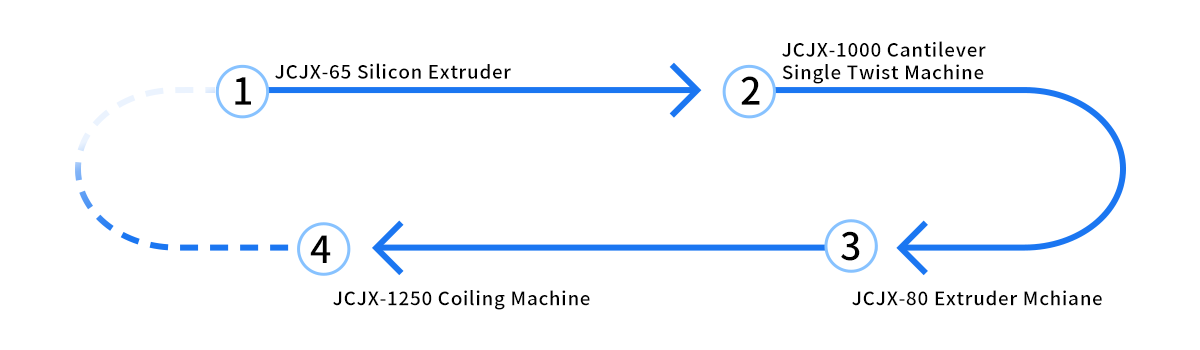

Ci sono un totale di quattro linee di produzione e i dettagli sono i seguenti:
1. Estrusore di silicio JCJX-65 Estrusione di filo animato
2. Macchina a torsione singola a sbalzo JCJX-1000 Torsione del filo centrale
3. Estrusore JCJX-80 Estrusione della guaina
4. Macchina avvolgitrice JCJX-1250 Avvolgimento

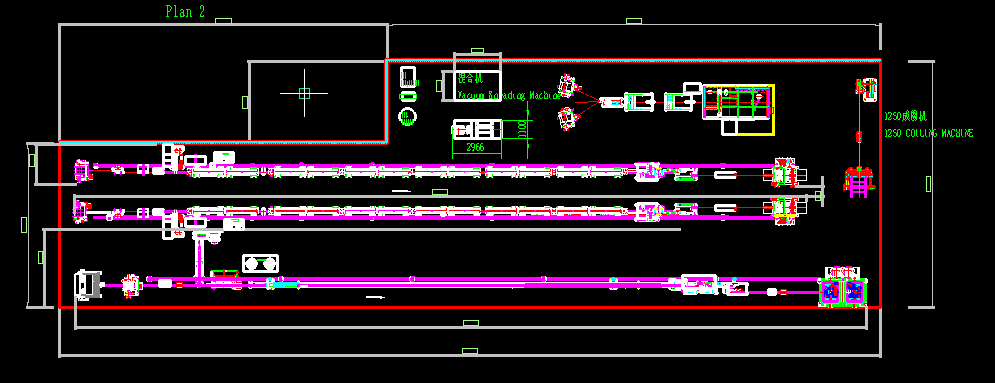

Disegni di pianificazione della fabbrica del cliente
Jiangsu Jiacheng Technology Co., Ltd. è impegnata nello sviluppo del settore delle apparecchiature per la produzione di cavi sin dalla sua fondazione nel 1990. Siamo un'azienda professionale che produce vari tipi di apparecchiature per la produzione di fili e cavi come macchine per trafilatura, torcitoi, estrusori, macchine avvolgitrici e avvolgitrici, cordatrici, macchine per ricottura e stagnatura e altre macchine correlate per la produzione di fili e cavi.

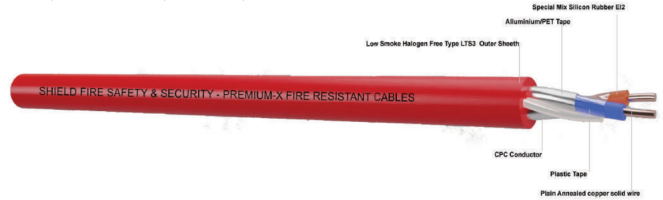

Recentemente, la nostra azienda ha raggiunto con successo un accordo di cooperazione con un cliente negli Emirati Arabi Uniti e ha consegnato un piano completo per la produzione di una linea di produzione di cavi resistenti al fuoco a 2 conduttori da 1,5-2,5 metri quadrati. Durante il processo di accettazione, il cliente ha apprezzato molto le prestazioni meccaniche, la qualità e i vari servizi post-vendita della nostra azienda e attende con impazienza un'ulteriore collaborazione con Jiacheng Technology in futuro.

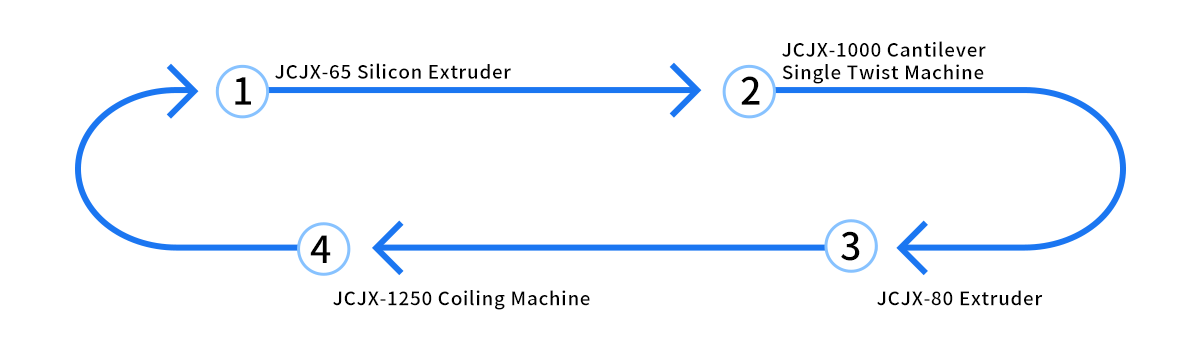

Processo della linea di produzione:
L'intero progetto di pianificazione

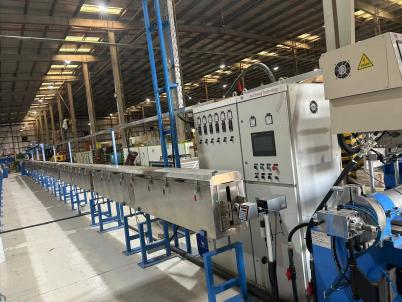

Estrusore di silicio JCJX-65
Applicazione su tutti i tipi di cavi in gomma siliconica per alte temperature e guaine per alte temperature.
1. Controllo touch screen PLC, regolazione e monitoraggio dei parametri dell'intera linea di produzione.
2. Vite e cilindro utilizzati in gomma siliconica, testa a croce e matrici per prevenire la vulcanizzazione interna.
3. Gomma siliconica utilizzata per evitare la regolazione della testa portapettini, il controllo automatico del sistema di raffreddamento ad acqua o il controllo manuale.
4. Con un sistema di feedback dei test di precisione per garantire un diametro del filo accurato in modo da ridurre i costi.
| Modellololo | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Potenza della macchina principale (kw) | 11 | 22 | 37 | 45 |
| Capacità di estrusione (kg/h) | 30 | 80 | 135 | 260 |
| Diametro della vite (mm) | φ45 | Φ70 | φ90 | φ120 |
| Rapporto L/D della vite | 12:1 | 14:1 | 14:1 | 14:1 |
| Dimensioni della bobina di pagamento (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Dimensioni conduttore (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2.1-10 | φ5,0-15 |
| Dimensioni del cavo finito (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Lunghezza del serbatoio di vulcanizzazione (m) | 12 | 16 | 24 | 24 |
| Potenza di riscaldamento | Sezione 36kw | Sezione 48kw | Sezione 72kw | Sezione 84 kW |
| Motore di trazione (chilowatt) | 2.2 | 4 | 7.5 | 11 |
| Velocità di produzione (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Dimensioni della bobina di raccolta (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

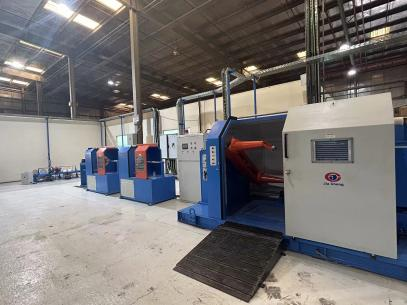

Macchina a torsione singola a sbalzo JCJX-1000
Viene utilizzato per tutti i tipi di cavi e avvolgimenti e viene utilizzato anche per tutti i tipi di conduttori morbidi e cavi per computer, cavi di controllo di cavi in gomma come KVVRP, KVVR, RVV, KVV.
1) Maggiore stabilità, elevata efficienza produttiva, bassa rumorosità e facilità d'uso.
2) Può attorcigliare sia il cavo che il filo di rame.
3) Torcere e avvolgere allo stesso tempo.
| Modellololo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diametro bobina di svolgimento (mm) | Φ400-Φ500-Φ630 |
| Diametro bobina di raccolta (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diametro filo applicabile (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Potenza del motore principale (kw) | 11 | 15 | 15 | 20 |
| Massimo. diametro di stratificazione (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Passo di torsione (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| N. di rotazioni (giri/min) | 1000 | 800 | 600 | 550 |
| Tensione di ripresa | Tensione pneumatica |
| Stile di attraversamento | Regolazione continua, in base alla velocità di rotazione della bobina e al movimento alternativo |
| Distanza di attraversamento (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direzione di torsione | Designazione senza direzione S o Z |
| Tipo di avvolgimento | Avvolgimento centrale o avvolgimento laterale |

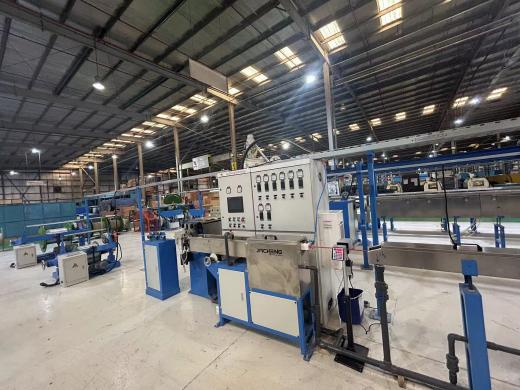

Estrusore JCJX-80
Viene utilizzato per l'isolamento di fili e cavi con PVC, LDPE, NYLON, TPU. Inoltre può essere un'attrezzatura con tripla traversa di coestrusione e doppio strato.
1. La linea di produzione è composta da: profitto, macchina principale, armadio principale, vasca fissa, vasca mobile, accumulatore, trazione, raccolta, tester di scintilla.
2. Parti opzionali: pagamento attivo di, preriscaldatore, macchina per polvere, misuratore laser per prova di diametro, vite LSZH, raccolta bobina singola e doppia, macchina avvolgitrice e avvolgitrice.
3. Caratteristica: design preciso della vite, durevole, senza muco, non toglie il cromo, cambia colore rapidamente, con elevata capacità, alta qualità, la concentricità del filo è superiore al 90%, con alta precisione ± 0,03. Con controllo PLC touch screen, funzionamento semplice, maggiore hommizzazione.
| Digitare | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finito (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensioni della bobina di pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potere di ricompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo di unità di traino | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo | Capastanooooooo Bruco | Capastanooooooo Bruco |
| Potenza dell'unità di traino | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza dell'accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensioni della bobina di raccolta (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potere di acquisizione | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità della linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensione (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3.2*2.1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

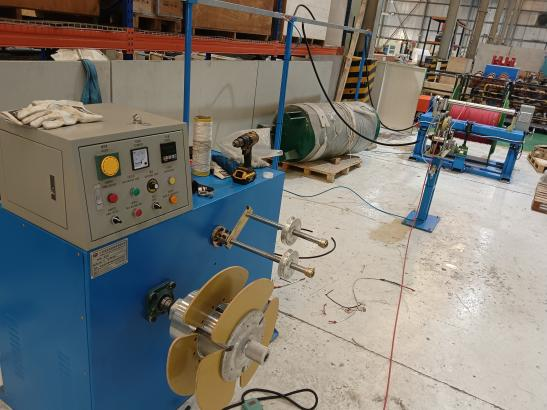

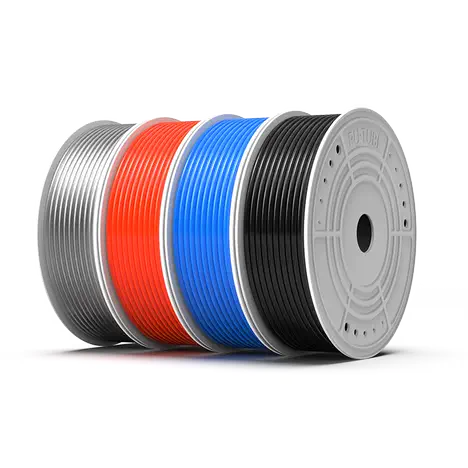

Macchina avvolgitrice JCJX-1250
Viene utilizzato principalmente per arrotolare lunghi rotoli di fili o cavi in bobine per facilitare il successivo imballaggio, trasporto e utilizzo.
Caratteristica:
1. La tensione automatica può controllare l'unità di vincita, i fili sono disposti perfettamente sulla bobina.;
2. Adottando il set di pagamento automatico, il pagamento tramite bonifico è in ordine.
3. L'alta efficienza, generalmente, produce 700 in 8 ore, solleva tre volte.
| Modellololo | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Intervallo di cavi applicabile | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Attraversare la tensione | Automaticamente |
| Velocità del motore principale | 0-600 giri/min | 0-300 giri/min | 0-300 giri/min |
| Caricamento del tipo di bobina | A leva | Tipo elettrico | Tipo elettrico |
| Modello di pay-off | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Toccando il modello | Diametro esterno .≤320 mm Diametro interno. 120mm Larghezza30-100mm | Diametro esterno ≤600 mm Diametro interno. 200300 mm Larghezza60-150mm 150-200mm | 50-250 |
| Potenza | 2,2 kW | 3 kW | 4kw |
| Controstruttura del contatore | Digitare of wheel pressure | Tipo a doppia ruota con la pressione dell'aria | Doppia ruota tipo con pressione dell'aria |
| Tipo a induzione/ Precisione della misurazione | Encoder rotativo/0,5% | Encoder rotativo/0,5% | Encoder rotativo/0,5% |
