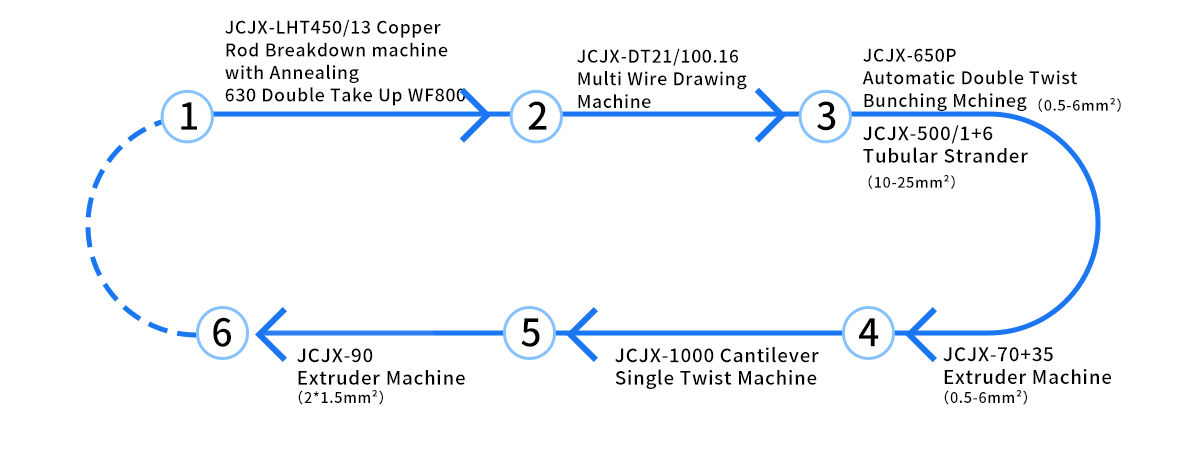

Il design complessivo dell'attrezzatura è il seguente:
1. Macchina per la scomposizione delle barre di rame LHT450/13 con ricottura, disegno da filo di rame da 8 mm a 1,2-3,5 mm
2. Macchina per trafilatura multipla JCJX-DT21/100.16 Produrre fili sottili da 0,15-0,5 mm
3. Impacchettatrice automatica a doppia torsione JCJX-650P Twist 19-84 fili per produrre conduttori morbidi ritorti di 0,5-6 mm² metri quadrati
4. Macchina estrusore JCJX-70 35 Estrusione di isolamento per fili quadrati da 0,5-6
5. Macchina a torsione singola a sbalzo JCJX-1000 Cavi isolati a 2-5 conduttori intrecciati
6. Estrusore JCJX-90 Fornire una guaina protettiva per cavo a 2-5 conduttori e cavo piatto 2 * 1,5 mm2

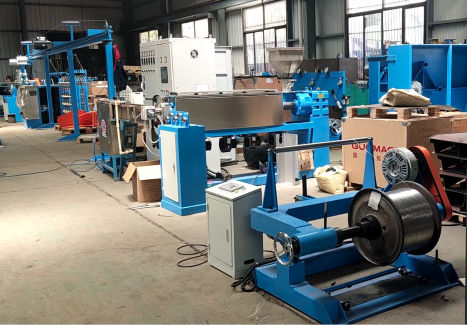

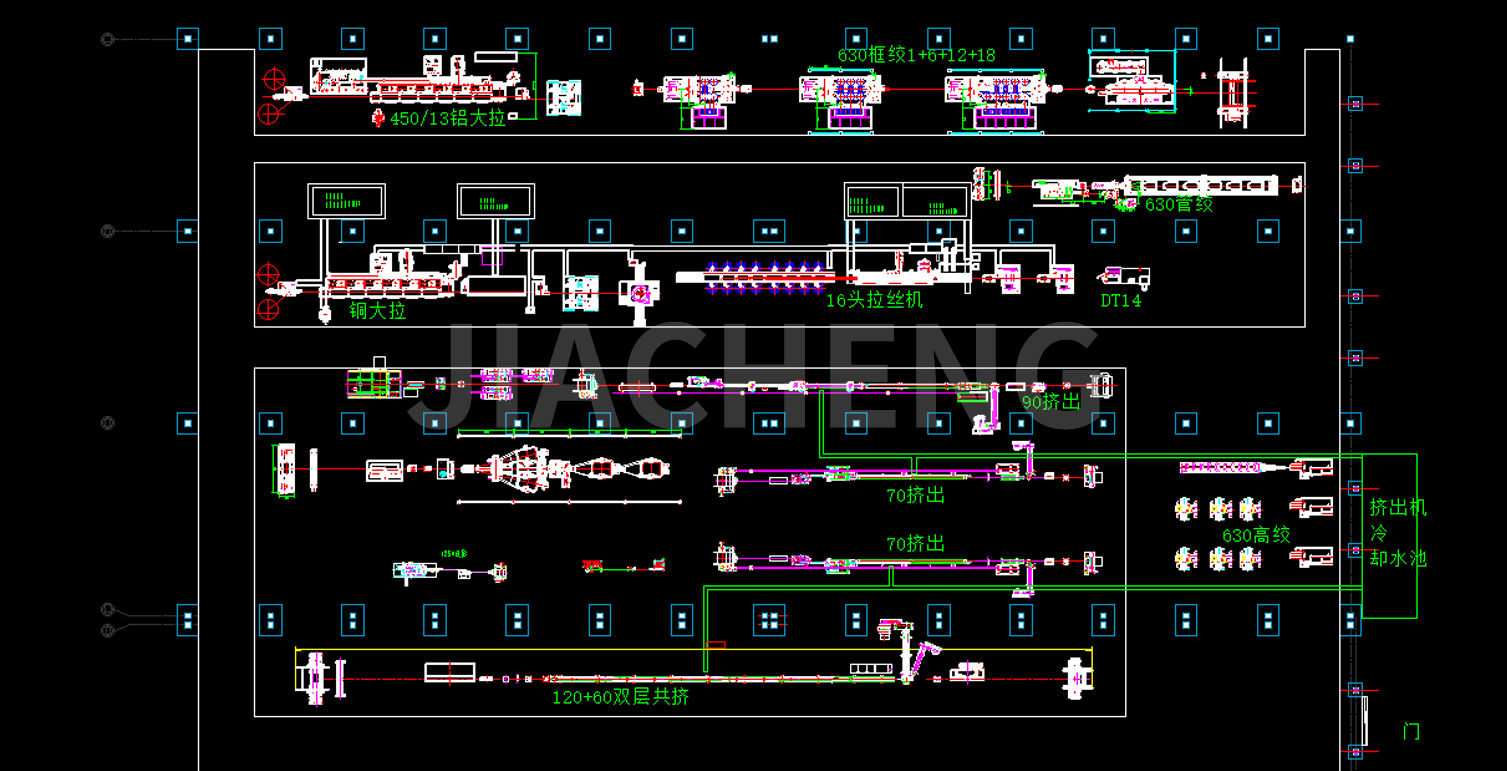

Disegni di pianificazione della fabbrica del cliente:

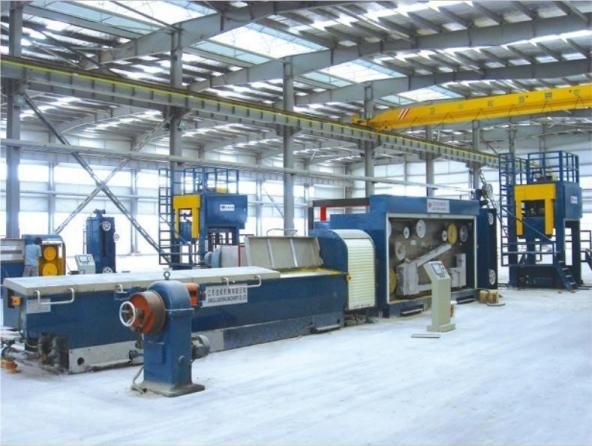

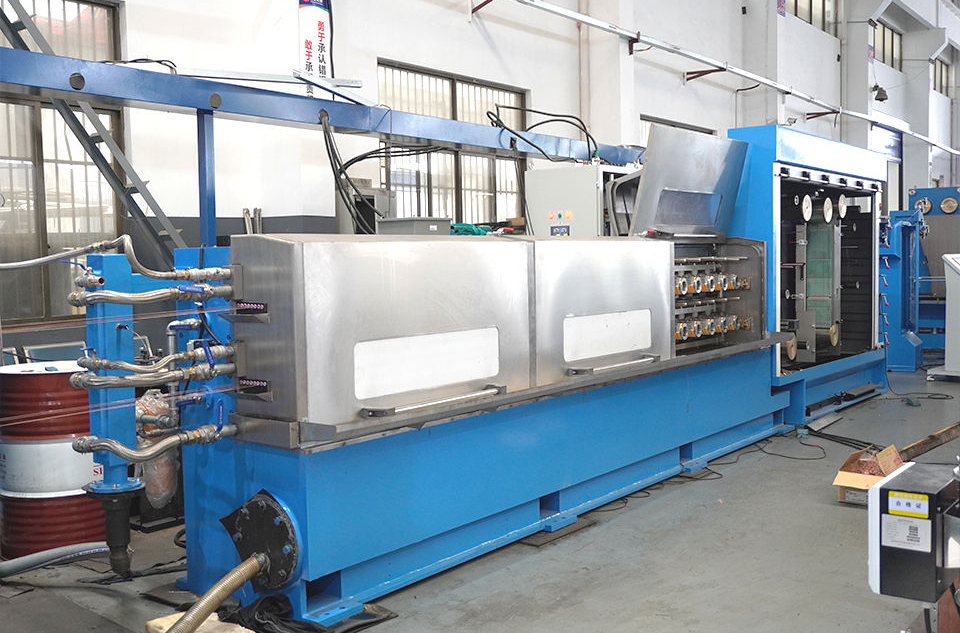

(1)LHT450/13 Macchina per la scomposizione delle barre di rame con ricottura
La macchina per scomposizione di barre di rame ad alta velocità JCJX-LHT450/13 serve a disegnare una normale barra di rame da ∮8 mm su un filo di rame morbido da ∮1,2-3,5 mm. I cabestani di trafilatura sono disposti in una linea in grado di lavorare in continuo con elevata velocità di trafilatura. Le parti meccaniche e il controllo elettrico si abbinano tra loro e sono facili da usare, cambiano gli stampi senza pause e cambiano automaticamente le bobine. Questa macchina presenta le caratteristiche di facilità d'uso, alta efficienza e prodotto di buona qualità.
| Tipo di macchina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diametro ingresso massimo (mm) | φ8 | φ8 | φ8 |
| Diametro uscita (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Massimo. velocità della linea (m/s） | 25 | 22 | 20 |
| Struttura corporea | Ghisa stirata |
| Tipo di trasmissione | Tramite ingranaggio di macinazione ad alta precisione |
| Diametro del cabestano di velocità fisso. (mm) | Diametro del cabestano di velocità fisso. (mm) |
| Cabestano di disegno | φ450 |
| Potere del motore principale (chilowatt) | Rivestito di tungsteno |
| Motore del cabestano a velocità fissa (KW) | 280 |
| Tipo di lubrificazione | 75 |
| Tipo di lubrificazione | Immersione |
| Attrezzatura opzionale | 1. Dispositivo di ricottura continua 450T 2. Doppio rastrellamento 3. Avvolgitore 4, acquisizione WS-1000 |
| Dispositivo di ricottura continua online |
| Tipo di macchina | 450T | 450 TB |
| Diametro filo di ricottura. (mm) | Ø1,2-3,5 | Ø1.2-4.2 |
| Tensione di ricottura (V) | 0-60 | 0-60 |
| Corrente di ricottura (A) | 0-6000 A (CC) | 0-5000 A (CA) |
| Massimo. Velocità di ricottura (m/s) | 25 |
(2)Macchina per trafilatura multipla JCJX-DT21/100.16
Uno dei principali vantaggi di una trafilatrice multifilo è la sua elevata produttività. Trafilando più fili contemporaneamente, la macchina aumenta significativamente la produzione rispetto alle tradizionali macchine da trafilatura a filo singolo. Le trafilatrici multifilo sono versatili e possono gestire vari tipi di barre metalliche e fasci di fili, inclusi rame, alluminio e loro leghe.
Diametro di uscita: produce fili sottili da 0,15-0,5 mm
| Tipo di macchina | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Filo da disegno n. | 4 fili | 16 fili | 20 fili |
| Massimo. Muori no. | 18 | 24 | 24 |
| Massimo. Diametro ingresso (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Diametro uscita (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Disegno diametro del cabestano (mm) | Ø120 | Ø100 | Ø100 |
| Massimo. Velocità del disegno (m/s) | 25 | 30 | 30 |

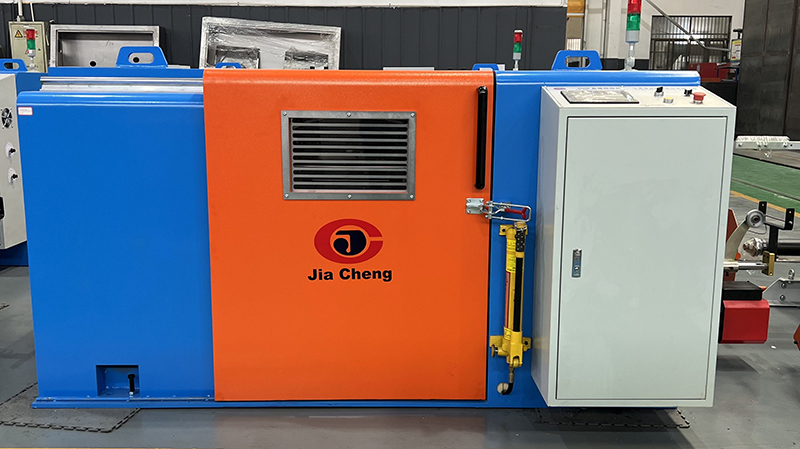

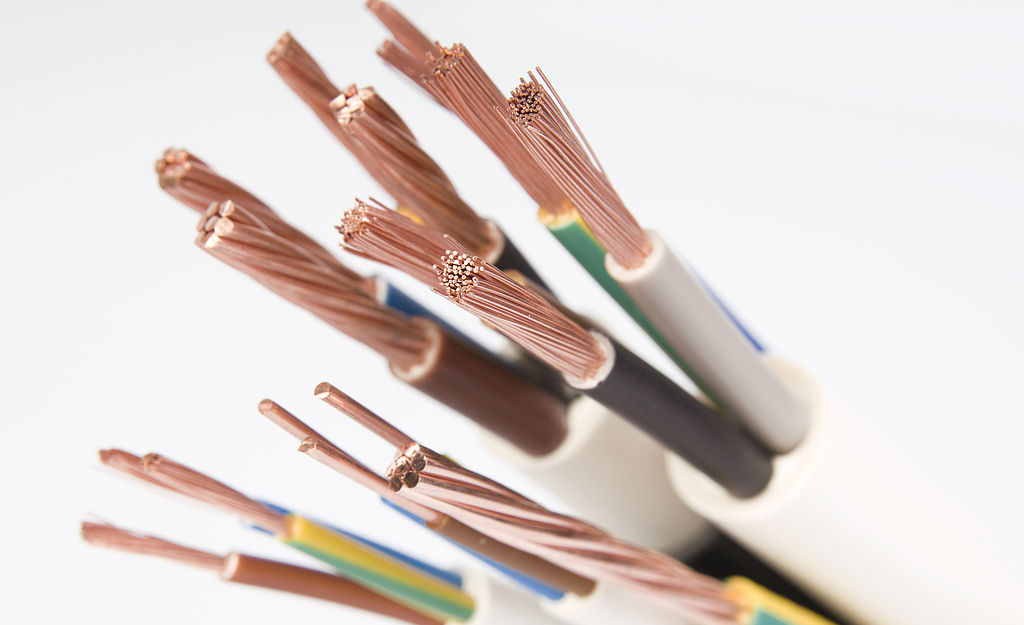

(3)Macchina automatica a doppia torsione JCJX-650P
È adatto per torcere il filo di rame nudo, il filo rivestito di stagno e il filo verniciato che sono più di 7 fili, freno magnetico, che frena automaticamente quando il filo si rompe, la tensione adotta il tipo con frizione a polvere magnetica. (Uscita di controllo PLC)
| Tipo di macchina | JCJX-650P | JCJX-800P | JCJX-1000 |
| Utilizzare | Per raggruppare 7 fili di rame nudo, stagnato, smaltato |
| Tipo di controllo | Controllo inverter PLC HMI |
| Area della sezione di torsione (mm2) | 0.18-18.00 | 2.5-16.00 | 8.00-20.00 |
| Diametro filo di rame (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Passo di torsione (mm) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| Direzione della torsione | S o Z |
| Tensione di acquisizione | Tensione controllata tramite frizione magnetica |
| Velocità massima dell'albero principale (giri/min) | 2000 | 1200 | 800 |
| Tipo di attraversamento | La trasversale e la distanza possono essere regolate mediante il cuscinetto trasversale |
| Lubrificazione dei cuscinetti | Lubrificazione a olio sottile, raffreddamento a circolazione | Nipplo di lubrificazione con olio ad alta temperatura | Nipplo di lubrificazione con olio ad alta temperatura |
| Tipo di caricamento e scaricamento della bobina | Tipo idraulico |
| Massimo. Diametro della bobina. | Φ630 | Φ800 | Φ1000 |
| Unità di arresto automatico | Arresto automatico quando si raggiunge la lunghezza impostata e cavo rotto all'interno e all'esterno |
| Freno | Freno magnetico |
| Potere del motore (chilowatt) | 7.5 | 11 | 22 |
| Altezza centrale dell'albero principale (mm) | 850 | 900 | 1100 |

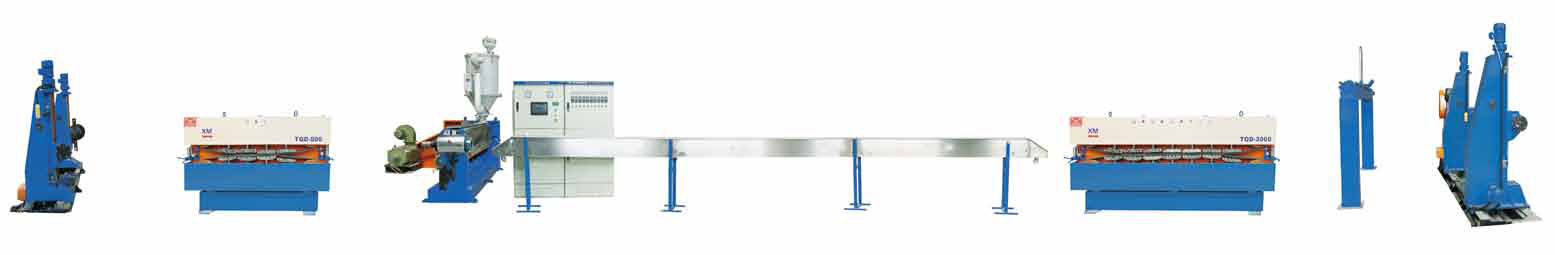

(4)Macchina estrusore JCJX-70 35
Design preciso della vite, durevole, senza muco, non toglie il cromo, cambia colore rapidamente, con elevata capacità, alta qualità, la concentricità del filo è superiore al 90%, con alta precisione ± 0,03. Con controllo PLC touch screen, funzionamento semplice, maggiore hommizzazione.
1. Utilizzo: viene utilizzato per l'isolamento di cavi con PVC, LDPE, NYLON, TPU.
2. La linea di produzione è composta da: profitto, macchina principale, armadio principale, depressione fissa, trazione, raccolta.
3. Parti opzionali: bruco, macchina scintillante, misuratore laser per prova di diametro, vite LSZH, raccolta e recupero del tipo a portale, raccolta e recupero del tipo con albero terminale.
| Digitare | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finito (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensioni della bobina di pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potere di ricompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo di unità di traino | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo Bruco | Capastanoooooooooooooo Bruco |
| Potenza dell'unità di traino | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza dell'accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensioni della bobina di raccolta (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potere di acquisizione | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità della linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensione (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3.2*2.1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

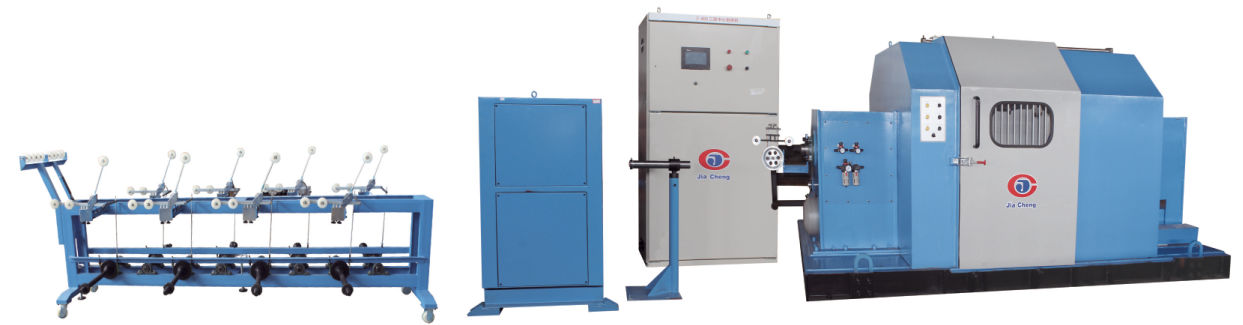

(5)Macchina a torsione singola a sbalzo JCJX-1000
È adatto a tutti i tipi di cavi dati, cavi di comunicazione, cavi speciali intrecciati, allo stesso tempo avvolgimento centrale completato e avvolgimento laterale.
| Modello | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diametro bobina di svolgimento (mm) | Φ400-Φ500-Φ630 |
| Diametro bobina di raccolta (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diametro filo applicabile (mm) | Φ0,6-3,0 | Φ1.0-5.0 |
| Potenza del motore principale (kw) | 11 | 15 | 15 | 20 |
| Massimo. diametro di stratificazione (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Passo di torsione (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| N. di rotazioni (giri/min) | 1000 | 800 | 600 | 550 |
| Tensione di ripresa | Tensione pneumatica |
| Stile di attraversamento | Regolazione continua, in base alla velocità di rotazione della bobina e al movimento alternativo |
| Distanza di attraversamento (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Direzione di torsione | S o Z Direction free designation |
| Tipo di avvolgimento | Avvolgimento centrale o avvolgimento laterale |

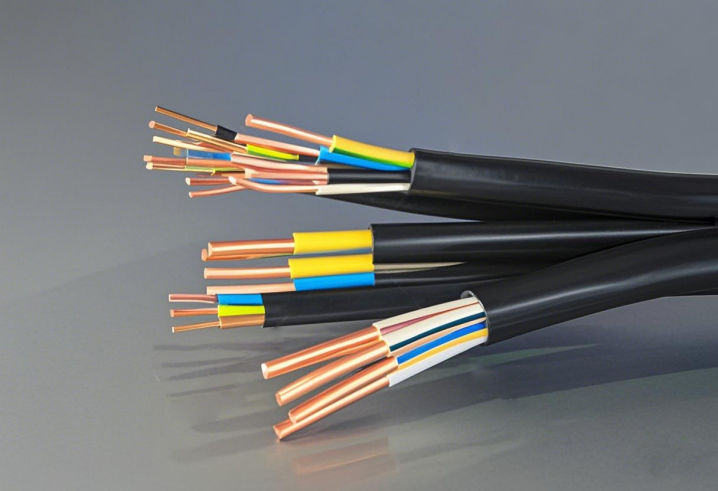

(6) Macchina estrusore JCJX-90

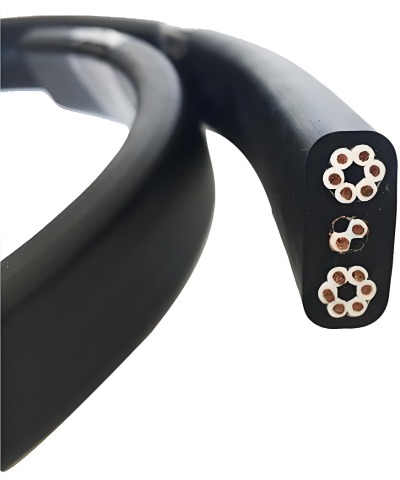

Ambito di applicazione: applicare alla produzione di cavi isolati in PVC, fornire una guaina protettiva per cavi a 2-5 conduttori e filo piatto 2 * 1,5 mm2
| Digitare | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diametro vite (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Rapporto L/D della vite | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacità di estrusione (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacità di estrusione (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacità di estrusione (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potenza del motore principale | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Potenza totale | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diametro finito (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Dimensioni della bobina di pagamento (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Potere di ricompensa | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Tipo di unità di traino | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo | Capastanoooooooooooooo Bruco | Capastanoooooooooooooo Bruco |
| Potenza dell'unità di traino | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Lunghezza dell'accumulatore (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Dimensioni della bobina di raccolta (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Potere di acquisizione | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocità della linea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensione (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3.2*2.1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
