Spiegazione delle macchine per trafilatura: come funzionano, quali tipi esistono e come scegliere quella giusta

Cosa fa una macchina per trafilatura e perché è importante

Una macchina per trafilatura riduce il diametro dell'asta o del filo metallico facendolo passare attraverso una serie di matrici progressivamente più piccole sotto tensione. Il risultato è un filo con un diametro preciso, proprietà meccaniche migliorate e una finitura superficiale più liscia, qualità che non possono essere ottenute in modo affidabile attraverso la sola laminazione o estrusione.

La trafilatura è il processo fondamentale dietro praticamente ogni prodotto in filo nella produzione moderna - dai conduttori elettrici e cavi automobilistici all'acciaio per molle, suture chirurgiche e filo armonico. Una macchina che inizia con un tondino d'acciaio da 5,5 mm può ridurlo a 0,1 mm o più fine attraverso successivi passaggi di trafilatura, ciascuno dei quali rimuove una percentuale controllata di area della sezione trasversale.

Selezioneo il diritto macchina per trafilatura - che si tratti di rame, alluminio, acciaio o leghe speciali - dipende dalla comprensione della meccanica del processo, delle configurazioni della macchina, della progettazione dello stampo, dei requisiti di lubrificazione e delle specifiche del filo finale richieste dall'applicazione. Questa guida copre ciascuna di queste aree con la specificità necessaria per prendere una decisione informata sull'attrezzatura.

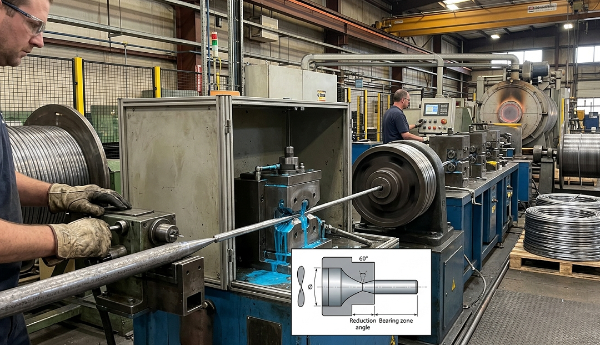

Il processo di trafilatura: passo dopo passo

Il processo di trafilatura segue una logica meccanica coerente indipendentemente dal materiale da trafilare. Comprendere ogni fase aiuta a diagnosticare i problemi e a ottimizzare la qualità dell'output.

1. Puntamento: L'estremità anteriore dell'asta è rastremata, mediante rastremazione, laminazione o molatura, in modo che possa essere infilata attraverso l'apertura dello stampo e afferrata dal cabestano o dal blocco di trafilatura.
2. Voce del dado: Il filo appuntito entra nella campana della filiera (cono d'ingresso), che lo guida nell'angolo di avvicinamento dove inizia la deformazione.
3. Zona di riduzione: Il filo viene compresso radialmente mentre attraversa la zona portante della filiera. L'area della sezione trasversale diminuisce mentre la lunghezza aumenta proporzionalmente. Le riduzioni per passaggio in genere vanno da Dal 15% al 25% per l'acciaio e fino a Dal 30% al 35% per i metalli più morbidi come rame e alluminio .
4. Zona di rilevamento: Una corta sezione cilindrica che controlla il diametro finale e la finitura superficiale.
5. Sollievo per la schiena: Una leggera rastremazione all'uscita della matrice che impedisce al filo di legarsi mentre esce.
6. Avvolgimento: Il filo trafilato si avvolge su un argano o bobina per il passaggio successivo o l'imballaggio finale.

Ogni passaggio attraverso una matrice indurisce il filo a causa della deformazione plastica. Per materiali come acciaio ad alto tenore di carbonio e acciaio inossidabile, potrebbe essere necessaria una ricottura intermedia (addolcimento tramite trattamento termico) dopo diversi passaggi per ripristinare la duttilità prima di poter continuare la trafilatura. Il rame e l'alluminio in genere consentono maggiori riduzioni prima che sia necessaria la ricottura.

Principali tipi di macchine per trafilatura

Le macchine per trafilatura sono classificate principalmente in base al numero di blocchi di trafilatura (passo singolo o multiplo), alla disposizione di tali blocchi e al tipo di materiale e calibro del filo da lavorare. Ciascuna configurazione si adatta a uno scenario di produzione diverso.

Macchine da trafilatura a blocco singolo (stampo singolo).

La configurazione più semplice: una matrice, un argano. L'asta passa attraverso un'unica filiera e si avvolge su un tamburo rotante. Vengono utilizzate macchine monoblocco trafilatura pesante di fili e barre — in genere riduce l'asta da 5–12 mm a 2–4 mm in un unico tiro. Sono comuni come prima fase in una linea di trafilatura multi-macchina e vengono utilizzati anche per applicazioni speciali in cui sono necessari frequenti cambi degli stampi.

Le velocità di trafilatura per le macchine monoblocco che lavorano barre pesanti sono tipicamente Da 1 a 5 metri al secondo . Il vantaggio è la semplicità meccanica e la facilità di configurazione; la limitazione è che si ottiene una sola riduzione per passaggio macchina.

Macchine da disegno multi-passaggio (continue).

Le macchine a passaggio multiplo infilano il filo attraverso una serie di filiere e cabestani in un unico passaggio continuo. Ogni argano ruota più velocemente del precedente per compensare l'aumento della velocità e della lunghezza del filo dopo ogni riduzione. Queste macchine sono i cavalli di battaglia della trafilatura: una singola macchina da 12 stampi può prendere una barra da 5,5 mm e trafilarla fino a meno di 1 mm senza fermarsi.

Le moderne macchine multipasso per filo di rame sottile possono raggiungere velocità di uscita superiori 30 metri al secondo , con alcune macchine a filo sottile ad alta velocità che raggiungono 40–50 m/sec . Il numero di matrici nella macchina varia generalmente da 6 a 25 a seconda dello spessore finale e del materiale.

Macchine per trafilatura ad umido

Nelle trafilatrici a umido, le matrici e i cabestani sono completamente immersi in una soluzione liquida lubrorefrigerante. Questa è la configurazione standard per trafilatura fine e ultrafine — diametri inferiori a circa 0,5 mm — dove il calore generato a velocità di trafilatura elevate danneggerebbe altrimenti il filo o le matrici. Le macchine a umido sono dominanti nella produzione di filo smaltato, filo per telecomunicazioni e filo sottile di acciaio inossidabile.

Macchine per trafilatura a secco

Le macchine per trafilatura a secco utilizzano lubrificanti in polvere o in pasta anziché bagni liquidi. Sono usati per filo da medio a grosso , in particolare il filo di acciaio nell'intervallo 0,5–5 mm, dove i lubrificanti secchi come lo stearato di sodio o di calcio forniscono una lubrificazione adeguata senza le complicazioni di un sistema liquido. Il cordone d'acciaio per pneumatici e il filo per molle sono comunemente prodotti su apparecchiature di trafilatura a secco.

Macchine per il disegno rettilineo

In una macchina rettilinea, il filo viaggia orizzontalmente attraverso le filiere senza avvolgersi attorno ai cabestani intermedi. Ciò elimina lo stress di flessione introdotto dall'avvolgimento attorno a un tamburo, rendendo preferite le macchine rettilinee materiali duri, fragili o di alto valore - come fili di tungsteno, molibdeno, titanio e fili di elettrodi per saldatura - dove la fatica da flessione durante la trafilatura causerebbe rotture.

Specifiche della macchina per trafilatura a confronto per applicazione

Filiere: il componente che definisce la qualità del filo

La fustella è il cuore del processo. La geometria, il materiale e la finitura superficiale della matrice determinano direttamente la tolleranza del diametro del filo, la qualità della superficie e la durata della matrice. Una filiera con specifiche inadeguate o usurata produce un filo fuori tolleranza, ruvido o soggetto a rotture.

Materiali per stampi

• Carburo di tungsteno: Il materiale standard per la filiera per la maggior parte delle applicazioni in acciaio e filo medio. Eccellente resistenza all'usura, conveniente, disponibile in un'ampia gamma di qualità. Vita utile tipica del filo di acciaio al carbonio: 200–500 kg di filo per filiera a seconda della durezza e della riduzione del filo.
• Diamante policristallino (PCD): Utilizzato per la trafilatura di fili fini e ultrafini di rame e metalli preziosi. Durata di servizio notevolmente più lunga rispetto al metallo duro - spesso 10–50 volte più lungo — giustificare il costo significativamente più elevato per la produzione di fili sottili in grandi volumi.
• Diamante naturale: Ancora utilizzato per i calibri di filo più fini, inferiori a circa 0,05 mm, dove la perfezione cristallografica del diamante naturale fornisce finiture superficiali e tolleranze dimensionali che le alternative sintetiche non possono eguagliare.
• Ceramica: Utilizzato in applicazioni specifiche come la trafilatura di acciaio inossidabile o titanio dove la reattività chimica tra il filo e il carburo causerebbe un'usura accelerata.

Angolo della matrice e programma di riduzione

Il semiangolo di approccio dello stampo, ovvero l'angolo tra l'asse dello stampo e la zona di riduzione conica, varia generalmente da 6°-12° per la maggior parte delle applicazioni. Un angolo più piccolo riduce la forza di trafilatura e l'usura dello stampo ma aumenta la lunghezza di contatto e l'attrito. Un angolo maggiore accorcia il contatto ma aumenta la deformazione ridondante, che aumenta la temperatura del filo e il tasso di incrudimento. L'angolo ottimale per un dato materiale e la riduzione viene determinato empiricamente ed è un parametro strettamente utilizzato nelle operazioni di trafilatura commerciale.

Il programma di riduzione, ossia la quantità di riduzione dell'area assegnata a ciascuna matrice in una macchina a passaggio multiplo, deve essere bilanciato in modo tale che nessuna singola matrice venga sovraccaricata mentre la macchina funziona alla massima produttività. Le tipiche riduzioni dell'area per passaggio sono 17–22% per l'acciaio and 20–30% per il rame . Spingersi oltre queste soglie aumenta esponenzialmente la frequenza di rottura del filo e l'usura dello stampo.

Lubrificazione: fondamentale per le prestazioni della macchina e la qualità del filo

La lubrificazione nella trafilatura svolge tre funzioni: ridurre l'attrito tra il filo e la filiera, rimuovere il calore generato dalla deformazione e dall'attrito e prevenire saldature o grippaggi tra la superficie del filo e il materiale della filiera. Una lubrificazione errata è la causa più comune di guasti prematuri dello stampo, rotture eccessive del filo e scarsa qualità della superficie.

• Lubrificanti secchi (sapone in polvere): Lo stearato di sodio e lo stearato di calcio sono i lubrificanti secchi più comuni per la trafilatura del filo di acciaio. Il filo è prerivestito con uno strato portante di calce o borace che reagisce con il sapone per formare una pellicola di sapone di zinco all'interfaccia della filiera. Efficace per la rottura della barra e per il filo medio ma non adatto per il filo sottile.
• Lubrificanti umidi (emulsioni e oli interi): Le emulsioni a base acquosa contenenti additivi lubrificanti sintetici sono standard per le macchine per trafilatura a umido. La concentrazione viene generalmente mantenuta tra 3% e 10% in volume , con pH controllato tra 8,5 e 9,5 per prevenire la crescita batterica e la corrosione. Gli oli interi (non emulsionati) vengono utilizzati per applicazioni specifiche su leghe inossidabili e speciali.
• Rivestimenti metallici: Per l'acciaio ad altissimo tenore di carbonio (cord per pneumatici, filo in PC), l'asta viene rivestita con ottone o zinco mediante galvanica o brevetto per immersione a caldo prima della trafilatura. Questi rivestimenti metallici agiscono come trasportatori di lubrificante solido e si consumano durante la trafilatura, depositando un sottile film lubrificante sull'interfaccia dello stampo.

Fattori chiave nella scelta di una macchina per trafilatura

L'acquisto o la specifica di una macchina per trafilatura richiede la corrispondenza di più parametri tecnici con le vostre esigenze di produzione. Questi sono i fattori che hanno il maggiore impatto sulla qualità della produzione, sui costi operativi e sul ritorno sull’investimento:

Gamma di materiali e spessori di filo

Definisci la gamma di diametri di ingresso e di uscita prima di valutare qualsiasi macchina. Una macchina ottimizzata per la trafilatura del filo sottile di rame non è adatta alla sminuzzatura della vergella di acciaio e viceversa. Se la tua gamma di prodotti copre un'ampia gamma di spessori, ad esempio da 5 mm fino a 0,3 mm, probabilmente avrai bisogno di due macchine in serie anziché di una singola unità.

Potenza del motore e forza di disegno

La forza di trafilatura è proporzionale all'area della sezione trasversale del filo, al carico di snervamento del materiale e alla riduzione dell'area totale per passaggio. Il sottodimensionamento della potenza del motore provoca trafilamenti bloccati e rotture eccessive del filo; il sovradimensionamento spreca capitale ed energia. Per le macchine per filo di acciaio medio che lavorano filo da 1–3 mm, la potenza del motore installata varia generalmente da Da 15 kW a 75 kW per blocco di disegno a seconda del numero di passaggi e della velocità di disegno.

Controllo della velocità e sincronizzazione

Nelle macchine a passaggio multiplo, la velocità di ciascun argano deve essere sincronizzata con precisione per mantenere la corretta tensione posteriore tra i passaggi. Le macchine moderne utilizzano azionamenti a frequenza variabile (VFD) con controllo della tensione a circuito chiuso su ciascun blocco, consentendo la regolazione automatizzata alle variazioni di allungamento del filo. Le macchine più vecchie utilizzano rapporti di velocità meccanici che richiedono una regolazione manuale quando si modificano i tipi di filo o i programmi degli stampi.

Capacità di ricottura in linea

Per la trafilatura di fili di rame e alluminio, la ricottura in linea continua, ovvero il passaggio del filo finito attraverso una breve zona di riscaldamento resistivo prima della bobina di avvolgimento, ripristina la duttilità senza un ciclo di ricottura in forno separato. La ricottura in linea può eliminare un'intera fase di lavorazione separata , riducendo significativamente i tempi di produzione e il costo energetico per chilogrammo di filo prodotto. Verificare se la velocità di uscita della macchina è compatibile con il tempo di permanenza termica richiesto per un'adeguata ricottura della lega target.

Rilevamento rottura e riavvio automatico

Le rotture del filo sono una parte inevitabile delle operazioni di trafilatura, soprattutto su macchine a filo sottile che funzionano ad alta velocità. L'impatto sui costi di una pausa dipende in gran parte dalla velocità con cui la macchina si ferma e dalla velocità con cui l'operatore può reinfilare e riavviare. Le macchine moderne includono rilevatori di rottura ottici o a contatto che arrestano la macchina entro pochi millisecondi da una pausa e, su alcuni modelli, possono infilarsi nuovamente e riavviarsi automaticamente senza l'intervento dell'operatore. Su una macchina per filo sottile ad alta velocità che funziona a 40 m/s, è possibile recuperare riducendo il tempo di reinfilatura da 15 minuti a 2 minuti. centinaia di ore di produzione all'anno su una sola macchina.

Problemi comuni di trafilatura e loro cause principali

La conoscenza diagnostica dei problemi comuni di disegno riduce i tempi di inattività e gli scarti. La maggior parte dei difetti è riconducibile a una delle tre cause seguenti: condizioni dello stampo, difetto di lubrificazione o incoerenza del materiale.

• Rotture frequenti del filo: Nella maggior parte dei casi è causato da un'eccessiva riduzione per passata, stampi usurati o incrinati, lubrificazione inadeguata o punti duri nell'asta in entrata dovuti alla segregazione o a pratiche improprie del laminatoio. Controllare innanzitutto le condizioni dello stampo, quindi rivedere il programma di riduzione.
• Incisione sulla superficie o linee di fustella: Indica l'usura dello stampo, la contaminazione della superficie dello stampo o la rottura del lubrificante. Sostituire lo stampo e lavare il sistema di lubrificazione. Le rigature lasciate senza indirizzo si propagheranno agli stampi a valle e degraderanno l'intera lunghezza del prodotto.
• Variazione del diametro lungo il filo: Può derivare da fluttuazioni di tensione (controllare la calibrazione del VFD e le condizioni della superficie del cabestano), zone di cuscinetto usurate negli stampi o diametro incoerente dell'asta in entrata.
• Generazione eccessiva di calore: Indica insufficienza di lubrificazione, velocità di aspirazione eccessiva per la capacità di raffreddamento del sistema di lubrificazione o riduzione per passaggio che supera la tolleranza termica del materiale. La temperatura del filo di rame all'uscita dello stampo dovrebbe generalmente rimanere al di sotto 150°C per prevenire l'ossidazione superficiale.
• Problemi di avvolgimento o fusione sul filo avvolto: Lo stress residuo derivante dal processo di trafilatura può far sì che il filo si stacchi dalla bobina o formi spire incoerenti. La regolazione della tensione posteriore sul cabestano finale o l'aggiunta di un rullo raddrizzatore prima della bobina di riavvolgimento in genere risolve questo problema.
