Cos'è il filo da trafilatura e come funzionano le macchine per trafilatura

Cos'è il filo da trafilatura?

Il filo da trafilatura è il processo di riduzione di un'asta o di un filo metallico a un diametro inferiore tirandolo attraverso una serie di matrici coniche sotto tensione. Il risultato è un filo con tolleranze dimensionali più strette, finitura superficiale migliorata e proprietà meccaniche migliorate rispetto alla barra originale. Questo processo di lavorazione a freddo è fondamentale per la produzione di fili elettrici in rame, cavi in ​​acciaio, conduttori in alluminio, molle in acciaio inossidabile e innumerevoli altri prodotti utilizzati nei settori dell'edilizia, automobilistico, elettronico e delle telecomunicazioni.

In termini pratici, una barra di acciaio di diametro 6,5 mm può essere abbassata fino a 0,10 mm attraverso passaggi successivi, ottenendo una riduzione dell'area totale superiore al 99%. Il processo funziona perché il metallo è duttile: si deforma plasticamente senza fratturarsi quando viene tirato attraverso uno stampo con un angolo e una velocità controllati.

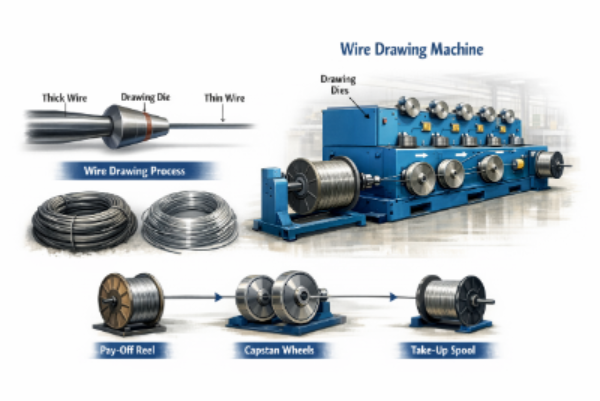

Come funziona il processo di trafilatura passo dopo passo

Il processo di trafilatura segue una sequenza ben definita che trasforma la vergella grezza in filo finito con specifiche precise:

1. Preparazione della canna: L'asta in entrata (tipicamente 5,5–13 mm) viene pulita mediante decapaggio acido o decalcificazione meccanica per rimuovere scaglie di laminazione e ossidi che danneggerebbero gli stampi.
2. Puntamento: Un'estremità dell'asta è rastremata (appuntita) in modo che possa essere infilata attraverso la prima matrice e afferrata dal blocco da disegno.
3. Lubrificazione: Il filo passa attraverso una scatola di lubrificante (sapone secco in polvere, emulsione oleosa o lubrificante umido) per ridurre l'attrito e l'usura dello stampo.
4. Disegno dello stampo: Il filo viene tirato attraverso una filiera temprata, tipicamente carburo di tungsteno per le dimensioni pesanti e diamante policristallino (PCD) per il filo sottile, riducendo l'area della sezione trasversale del 10–30% per passaggio.
5. Ricottura intermedia (se necessaria): Dopo una significativa lavorazione a freddo, il filo viene ammorbidito in un forno (600–900°C per l'acciaio) per ripristinare la duttilità prima dell'ulteriore trafilatura.
6. Avvolgimento: Il filo finito viene avvolto su bobine o bobine a tensione controllata per la spedizione o la lavorazione a valle.

Ogni passaggio dello stampo indurisce il metallo, aumentando la resistenza alla trazione. Il filo di acciaio ad alto tenore di carbonio trafilato fino a 2 mm, ad esempio, può raggiungere resistenze a trazione di 1.800–2.200 MPa — di gran lunga superiore ai 600–900 MPa della vergella laminata a caldo originale.

Cos'è una macchina per trafilatura?

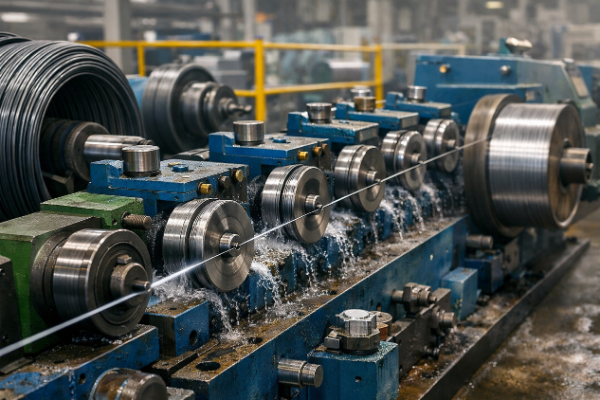

Una macchina trafilatrice è un'apparecchiatura industriale che meccanizza e automatizza il processo di trafilatura, tirando il filo attraverso una o più matrici a velocità controllate utilizzando cabestani motorizzati o blocchi di trafilatura. Le macchine moderne vanno dai blocchi a stampo singolo utilizzati per la scomposizione delle barre pesanti alle macchine per trafilatura continua a 25 stampi in grado di produrre fili più sottili di un capello umano a velocità superiori a 3.000 m/min.

Le macchine per trafilatura sono classificate in base al materiale (acciaio, rame, alluminio), gamma di diametri del filo, numero di passaggi di trafilatura (matrici) e configurazione di azionamento. La selezione del giusto tipo di macchina determina direttamente la produttività, la qualità del filo e il consumo energetico.

Principali tipi di macchine per trafilatura

Applicazioni diverse richiedono configurazioni della macchina diverse. La tabella seguente riassume le tipologie più comuni:

Macchine da trafilatura a secco e ad umido

Il metodo di lubrificazione divide le macchine in due famiglie principali. Trafilatrici a secco utilizzare lubrificanti in polvere (sapone, calce, borace) e sono standard per fili di acciaio fino a circa 0,5 mm. Macchine per trafilatura ad umido immergere sia le filiere che i cabestani in un'emulsione olio-acqua, consentendo la trafilatura di fili fini e ultrafini a velocità molto elevate con raffreddamento e durata della filiera superiori.

Componenti chiave di una macchina per trafilatura

Comprendere l'anatomia della macchina aiuta gli operatori a risolvere i problemi e a ottimizzare le prestazioni:

• Matrice da disegno: Lo strumento principale: un pennino (carburo di tungsteno o diamante PCD) montato in un involucro di acciaio. La geometria dello stampo (angolo di attacco tipicamente 6–15°, lunghezza del cuscinetto) determina la qualità della deformazione e la durata dello stampo.
• Cabestano/blocco di disegno: Un tamburo rotante che applica tensione per tirare il filo attraverso la filiera. Il diametro e la finitura superficiale influiscono sull'avvolgimento e sullo scorrimento del filo.
• Stand di pagamento: Tiene e controlla la bobina di alimentazione, mantenendo la corretta tensione posteriore per evitare il collasso della bobina o l'attorcigliamento del filo in entrata.
• Sistema di lubrificazione: Scatole portafiliere per macchine a secco o vasca di emulsione a ricircolo con filtrazione per macchine a umido. Il lubrificante contaminato provoca difetti superficiali e rotture del filo.
• Avvolgimento/avvolgitore: Avvolge il filo finito su bobine o bobine a tensione controllata. Il posizionamento preciso garantisce un avvolgimento uniforme dello strato.
• Sistema di azionamento: Gli azionamenti a frequenza variabile CA (VFD) consentono un controllo preciso della velocità del cabestano e la sincronizzazione della velocità su più blocchi di trafilatura, fondamentali per evitare la rottura del filo.
• Sistema di raffreddamento: I cabestani o i portamatrici raffreddati ad acqua dissipano il calore generato dalla deformazione e dall'attrito, proteggendo le proprietà del filo e la geometria della matrice.

Progettazione di matrici per trafilatura e riduzione dell'area

La filiera è il materiale di consumo più critico nella trafilatura del filo. La sua geometria controlla l'efficienza della deformazione, la qualità della superficie e le proprietà meccaniche del filo.

Zone di morte

Una fustella da disegno standard ha quattro zone distinte:

• Zona ingresso/campanello: Guida il filo nella matrice senza contatto tagliente.
• Zona di avvicinamento/riduzione: La superficie angolata (tipicamente 2α = 12–24° angolo incluso totale per l'acciaio) dove si verifica l'effettiva riduzione del diametro.
• Rilevamento/zona terrestre: Una breve sezione parallela che dimensiona il filo al diametro finale e ne migliora la rotondità. La lunghezza tipica è pari al 25–35% del diametro di uscita.
• Zona di uscita/ritorno: Previene la rigatura del filo in uscita e facilita la rimozione del film lubrificante.

Riduzione dell'area per passaggio

La riduzione dell'area (r) è calcolata come: r = (LA₀ − LA₁) / LA₀ × 100% , dove A₀ è la sezione di ingresso e A₁ è la sezione di uscita. I valori tipici sono:

• Rame morbido e alluminio: 20–35% per passaggio
• Acciaio a basso tenore di carbonio: 15–25% per passaggio
• Acciaio ad alto tenore di carbonio o inossidabile: 10–18% per passaggio
• Filo ultrasottile (metalli preziosi): 5–12% per passaggio

Una riduzione eccessiva per passaggio aumenta il rischio di difetti centrali e rotture del filo, soprattutto nei materiali ad alto contenuto di carbonio.

Velocità della trafilatrice e produttività

La velocità della macchina è uno dei parametri più importanti che influiscono sia sulla produttività che sulla qualità del filo. La velocità di trafilatura varia enormemente a seconda del materiale e della dimensione del filo:

Le macchine ad alta velocità richiedono lubrificazione, raffreddamento e materiali dello stampo proporzionalmente avanzati per mantenere una qualità costante. Un aumento della velocità anche solo del 20% senza un adeguato raffreddamento può aumentare la temperatura dello stampo di 80–120°C , accelerando rapidamente l'usura.

Difetti comuni nella trafilatura e come prevenirli

Anche le macchine ben mantenute possono produrre fili difettosi se i parametri di processo variano. Il riconoscimento delle cause del difetto accelera l’azione correttiva:

• Rottura del filo: Più comunemente causato da un'eccessiva riduzione per passata, matrici usurate o di dimensioni errate, giunture superficiali nell'asta in entrata o lubrificazione inadeguata. Un tasso di rottura superiore a 1 rottura per tonnellata segnala un problema sistemico.
• Variazione del diametro (ovalità): Deriva da una zona di supporto della matrice usurata, da una tensione irregolare del cabestano o da vibrazioni. Il filo smaltato in rame con un'ovalità superiore allo 0,5% provoca guasti all'isolamento nei motori.
• Graffi e cuciture superficiali: Causato da scheggiature sullo stampo, lubrificante contaminato o detriti nella scatola dello stampo. Fondamentale per l'acciaio inossidabile e il filo per uso medico.
• Scoppi del centro (crepe di Chevron): Fratture interne invisibili sulla superficie, causate da angoli di matrice elevati combinati con una bassa riduzione. Particolarmente pericoloso nei trefoli di cemento precompresso.
• Cracking da stress residuo: Un'eccessiva lavorazione a freddo senza ricottura intermedia crea elevate tensioni interne che causano fessurazioni ritardate nelle bobine dopo la trafilatura.

Materiali comunemente lavorati dalle macchine per trafilatura

Le macchine per trafilatura lavorano un ampio spettro di metalli, ciascuno con sfide distinte:

• Acciaio a basso tenore di carbonio (≤0,10% C): Utilizzato per chiodi, reti, filo spinato e ingegneria generale. L'elevata duttilità consente grandi riduzioni per passaggio.
• Acciaio ad alto tenore di carbonio (0,60–0,95% C): Utilizzato per fili per molle, tallone di pneumatici, trefoli in PC e funi. Richiede uno stretto controllo della brevettazione (trattamento termico) prima della trafilatura per ottenere la microstruttura richiesta.
• Acciaio inossidabile: Il lavoro indurisce molto rapidamente; richiede ricotture frequenti e lubrificanti specializzati (oli clorurati o rivestimento di ossalato).
• Rame e leghe di rame: Il filo trafilato non ferroso con il volume più alto a livello globale. Il rame dolce non richiede ricottura interpass per riduzioni moderate ma deve essere ricotto per mantenere la conduttività per i gradi elettrici.
• Alluminio e leghe di alluminio: Disegnato per linee elettriche aeree (conduttori AAC, AAAC, ACSR) e cavi edili. La bassa resistenza richiede angoli dello stampo più delicati e un attento controllo della tensione.
• Tungsteno e molibdeno: Disegnato per filamenti di lampade e applicazioni ad alta temperatura; richiede trafilatura a temperatura elevata e matrici diamantate.

Scelta di una macchina per trafilatura: fattori chiave da valutare

L'acquisto o la specifica di una macchina per trafilatura implica qualcosa di più della semplice gamma di diametri corrispondenti. Valuta attentamente questi parametri prima di impegnarti:

• Forza massima di trafilatura (kN): Deve superare il carico di snervamento della sezione trasversale del filo alla prima uscita dallo stampo. Le macchine sottodimensionate rompono il cavo o si bloccano sotto carico.
• Numero di passaggi di disegno: Un numero maggiore di passaggi consente un diametro finale più fine e una migliore distribuzione del lavoro per stampo, ma aumentano l'ingombro della macchina e il costo di capitale.
• Tipo di azionamento e controllo: Gli azionamenti CA controllati da VFD forniscono rampe di velocità e sincronizzazione fluide. I sistemi con frizione antisaltellamento più vecchi sono soggetti a picchi di tensione che rompono il filo sottile.
• Capacità di raffreddamento: Verificare che il raffreddamento del cabestano e il raffreddamento del lubrificante possano mantenere le temperature entro i limiti alla massima velocità di produzione.
• Orario cambio stampo: Su una macchina multistampo che produce filo di acciaio da 3 mm a 10 m/s, un cambio stampo di 10 minuti rappresenta circa 6.000 m di produzione persa . I portastampi a cambio rapido riducono significativamente i tempi di fermo macchina.
• Automazione e monitoraggio: Le macchine moderne incorporano misuratori di diametro laser, sensori di tensione e controlli PLC che rilevano rotture e derive dei parametri in tempo reale, riducendo il tasso di scarto del 15-30% rispetto alle macchine monitorate manualmente.

Trafilatura e altri processi di formatura dei metalli

La trafilatura viene talvolta confusa con i processi correlati. Comprendere le differenze chiarisce quando si applica ciascun metodo:

• Trafilatura vs. estrusione: Nell'estrusione, il metallo viene spinto attraverso una matrice; nel disegno è tirato. Il disegno produce una migliore precisione dimensionale e incrudimento; l'estrusione è preferita per leghe non duttili e profili cavi.
• Trafilatura vs. laminazione: La laminazione utilizza la compressione tra rulli, adatta per prodotti piatti e barre di grandi dimensioni. La trafilatura è preferibile per fili tondi di spessore inferiore a circa 8 mm dove il confinamento della matrice garantisce una rotondità precisa.
• Trafilatura vs. pressatura: La pressatura utilizza colpi di martello radiali per ridurre il diametro, preferibile per prodotti conici o materiali sensibili allo stress di trazione durante l'imbutitura dello stampo.

Per la produzione di lunghi tratti di filo con stretta tolleranza del diametro (±0,005 mm ottenibile su rame sottile), la trafilatura del filo tramite stampi progressivi rimane il metodo di formatura a freddo più efficiente ed economico disponibile.
